合金材料顯微組織對耐磨性的影響

合金材料的耐磨性和其組織有著密切的關系。磨損試驗表明材料的耐磨性首先取決于組織。硬度是材料抵抗物料壓入表面的能力,硬度高物料壓入材料表面的深度就淺,切削產生的磨屑體積小,即磨損小,耐磨性高。韌性高說明材料可吸收的能量大,裂紋不易形成和擴展,材料承受反復變形能力大,不易形成疲勞剝落,即耐磨性高。試驗表明,硬度相同的不同材料其耐磨性是有差異的。同樣,韌性相同的不同材料耐磨性也不相同。如淬火態的試樣和淬火+回火的試樣相比較,硬度可能相當,但由于韌性不同而造成耐磨性不同。其實質是顯微組織的不同而造成的耐磨性不同。但如果鋼的顯微組織相同,可以以硬度的高低衡量耐磨性的高低。

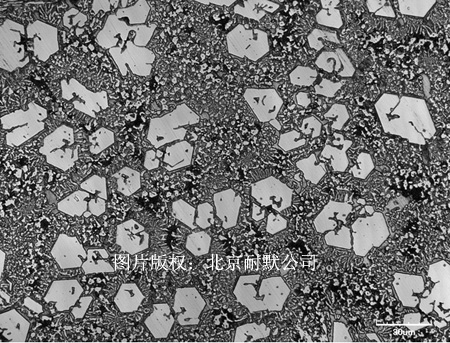

反映了合金鋼基體組織和耐磨性的關系,可見回火馬氏體和貝氏體具有較高的耐磨性。試驗的鉻鎳鉬鋼經淬火、回火處理后,金相組織為:回火馬氏體+彌散分布的碳化物。其硬度為HRC60,沖擊韌性為20J/cm2,具有較高的綜合機械性能。
